    الديود واشكالة وطريقة القياس(الجندى للالكترونيات)

    بدر الجندى
    بدر الجندى
    المدير العام


    عدد المساهمات : 1835
    نقاط : 3400
    تاريخ التسجيل : 25/08/2010
    الموقع : https://b6464.yoo7.com

    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Empty الديود واشكالة وطريقة القياس(الجندى للالكترونيات)

    مُساهمة من طرف بدر الجندى الأربعاء مارس 30, 2011 8:57 pm

    الديـــــود Diode
    -*- هي من أبسط التجهيزات التي تعتمد على أنصاف النواقل
    ان مبدأ عمل الديود يعتبر أساسيا لفهم مبدأ عمل التجهيزات الالكترونية التي أتت بعده كالترانسيستور الترياك الثايرستور .........الخ

    رمز الديود في الدارات و المخططات
    الدايود
    الحرف الاول : المادة المستخدمة..
    A - الجيرمانيوم
    B - السيليكون

    الحرف الثاني : التطبيقات
    A - دايود متعدد الاغراض
    B - دايود توليف Tuninig
    E - دايود اسطوانى Tunnel
    P - دايود ضوئى
    Q - الدايود الباعث للضوء LED
    T - دايود توحيد Rectifier
    X - فاراكتور
    Y - دايود توحيد عالى القدرة
    Z - زينر دايود
    انواع الديود les types des diodes

    من اشهر انواع الديود المستعمل

    ثنائي الجرمانيوم Ge Diode:
    هو
    ذلك الثنائى المصنوع من الجرمانيوم ومحقون بشوائب تكون بلورة موجبة مع
    شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة والسالبة
    متجاورتين .


    ثنائي السيليكون Se Diode:
    هو
    ذلك الثنائي المصنوع من السيليكون ومحقون بشوائب تكون بلورة موجبة مع
    شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة ولسالبة
    متجاورتين .

    ثنائي الأنبعاث الضوئي ال L.E.D
    يشع الضوء عندما يثار باشارة كهربية.
    ويوصل
    ثنائى الأ نبعاث الضوئى كما في الشكل في الاتجاه الأمامي وتعتمد نظرية عمل
    هذا الثنائي على أن الطاقة الكهربية المعطا ة له بالتوصيل الأمامي تعمل
    على تحريك حاملات الشحنة مما يؤدي الى تولد فوتونات حرة تنبعث في كل
    الاتجاهات مسببة اشعاع الضوء .

    [b]وتوصل دائما مقاومة قيمتها مابين 680أوم إلى 1 كيلو أوم لتحمي الثنائي البعث للضوء LED

    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Ledqc210

    الثنائي زينر ديود diode zener

    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) 05wseriesglasssealedzenpl1

    يتشابه
    الثنائي زينر مع الثنائي العادي و لكن يختلف ببعض خصائصه حيث يتم إضافة
    شوائب إلى الثنائي شبه الموصل لنحصل على الثنائي زينر و الذي يتميز بخاصية
    التوصيل في حالة الانحياز العكسي تحت ثبات الفولطية

    يستخدم زينر دايود في دوائر تنظيم الفولطية, و يظهر الشكل التالي رمز الثنائي زينر
    هناك زينرات ملونه .. كل لون يدل على قيمة جهد الزينر
    [/b]
    اما ما يهمنا في هذا الموضوع هو الديود المستعمل في تحويل التيار المتردد (AC)الى تيار مستمر (DC)


    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Diode010
    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Diodes10
    مهمة الديود

    يتم
    تشبيه عمل الدايود كحنفية ماء تسمح بالمرور في جهة واحده فقط .. ولهذا تم
    استغلال هذه الخاصية المتميزة لإنشاء الكثير من التطبيقات المفيدة ..

    احد اشهر هذه التطبيقات .. هي تحويل التيار المتردد (AC) والتي تتغير قطبيتة باستمرار إلى تيار مستمر (DC) أحادي القطبية ..
    كل مصادر الطاقة في المنازل تعطي تيار متردد بينما البطاريات تزودنا بالتيار المستمر ..
    وعملية التحويل التي تتم لاستبدال التيار المتذبذب إلى تيار مستمر .. تسمي( تقويم او redressement)
    الصورة
    التالية توضح الإشارة الداخلة والخارجة من الدايود .. وهذه الطريقة في
    التقويم تسمى تقويم نصف موجه لانها تقوم بإخراج نصف الموجه الاصليه ..
    وإلغاء " Block " للنصف الأخر ..


    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) 00000000px6

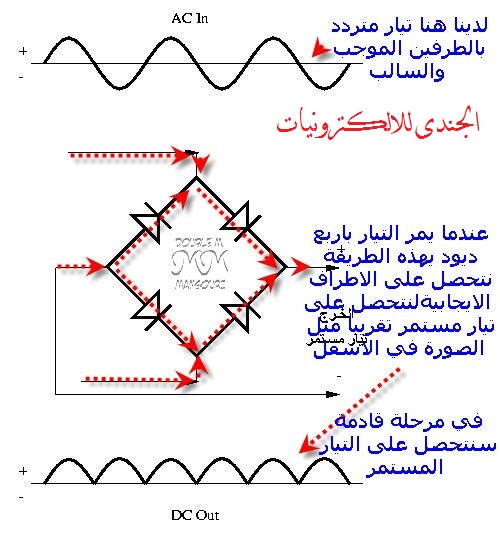

    أما
    الطريقة الثانية والأكثر كفاءة والتي تستفيد من كامل الإشارة المتردد
    الداخلة هي دائرة تقويم موجه كاملة والصورة توضح الطريقة " أربع موحدات "
    للحصول على النتيجة المطلوبة ..


    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) 11111110

    وهذه صورة تمثل كيف يمر التيار في الديود

    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Brectin3
    طريقة قياس الديود

    هو له اتجاهين اتجاه سالب واتجاه موجب حيث نقوم بوضع طرفي الافوميتر علي الاتجاه السليم


    السالب مع السالب والموجب مع الموجب سيقوم بإعطاء قراءة وإذا عكسنا السالب مع الموجب


    والموجب مع السالب لا يعطي قراءة وهذا هو القياس السليم


    بدر الجندى
    بدر الجندى
    المدير العام


    عدد المساهمات : 1835
    نقاط : 3400
    تاريخ التسجيل : 25/08/2010
    الموقع : https://b6464.yoo7.com

    الديود واشكالة وطريقة القياس(الجندى للالكترونيات) Empty رد: الديود واشكالة وطريقة القياس(الجندى للالكترونيات)

    مُساهمة من طرف بدر الجندى الخميس مارس 31, 2011 1:54 pm

    معلومات اكتر عن الديود والموحد المعروف منها والغير معروف
    ائي الجرمانيوم Ge Diode:

    هو ذلك الثنائى المصنوع من الجرمانيوم ومحقون بشوائب تكون بلورة موجبة مع
    شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة والسالبة
    متجاورتين .

    ثنائي السيليكون Se Diode:

    هو ذلك الثنائي المصنوع من السيليكون ومحقون بشوائب تكون بلورة موجبة مع
    شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة ولسالبة
    متجاورتين .

    هذا ثنائي الجرمانيوم من القطع المشهورة وتستعمل دائما في دوائر القدرة مثل دوائر التقويم Bridge ومن أشهرها
    (Power Diode 1N4001)
    والخط الفضي دائما يدل على الكاثود.
    ثنائي الزينر Zener D iode:

    < p class="MsoNormal" dir="rtl" style="margin-top: 0; margin-bottom:
    0" align="justify"> هناك مشكلة أساسية في منابع القدرة الD.C هي أن
    جهد الخرج عادة ما يتغير مع تغيرات جهد الدخل أو الحمل ، وبالطبع فانة يكون
    من المفضل في معظم الدوائر الحصول على جهد ثابت بصرف النظر عن التغيرات في
    جهد الدخل أو الحمل ، ولتحقيق ذلك لابد من استخدام دائرة " منظم جهد " وقد
    صممت دوائر عديدة لهذا الغرض وكان العنصر الأساسي فيها هو ثنائى الزينر.

    ثنائى الانبعاث الضوئي Light Emitting Diode (LED) :
    ثنائي الأنبعاث الضوئي ال L.E.D يشع الضوء عندما يثار باشارة كهربية.

    ويوصل ثنائى الأ نبعاث الضوئى كما في الشكل في الاتجاه الأمامي وتعتمد
    نظرية عمل هذا الثنائي على أن الطاقة الكهربية المعطا ة له بالتوصيل
    الأمامي تعمل على تحريك حاملات الشحنة مما يؤدي الى تولد فوتونات حرة تنبعث
    في كل الاتجاهات مسببة اشعاع الضوء .

    وتوصل دائما مقاومة قيمتها مابين 680أوم إلى 1 كيلو أوم لتحمي الثنائي البعث للضوء LED
    الثنائى الضوئى Photo Diode:

    يتكون الثنائى الضوئى من شبه موصل موجب P واخر سالب N ونافذة شفافة منفذة
    للضوء عندما يسقط الضوء على الثنائى الضوئى ، يقوم الضوء بكسر الروابط
    البلورية ويتحرر عدد من الشحنات التى تسمى بـشحنات الأقلية ، يزداد هذا
    العدد بزيادة الضوء الساقط مكونا تيارا يسمى بتيار التسريب يستخدم في
    الدوائر الالكترونية

    الثنائى السعوى Varactor Diode:
    تستخدم الثنائيات السعوية كمكثفات متغيرة اعتمادا على الجهد الواقع عليها.
    والثنائى السعوى أساسا عبارة عن وصلة ثنائية موصلة في الاتجاه العكسي .
    نظرية العمل :

    عند توصيل الوصلة الثنائية السعوية عكسيا ، يتكون ما يسمى بمنطقة
    الاستنفاذ هذه المنطقة تعمل بدلا من عازل المكثف أما المنطقة P ، والمنطقة N
    فانهما يعملان كلوحى مكثف.

    عندما يزداد جهد التغذية العكسي فان
    منطقة الاستنفاذ تتسع لتزيد بذلك سمك العازل وتنقص السعة ، وعندما يتناقص
    جهد التغذية العكسي يضيق سمك منطقة الاستنفاذ وبذلك تزداد السعة
